斷電剎車器安裝步驟

新聞中心

2020-12-19 16:26:25 新聞來源：天機傳動

步驟一、安裝齒輪套內擋圈。

步驟二、安裝平鍵。

步驟三、安裝齒輪套。

步驟四、安裝齒輪套外擋圈，保證齒輪套無軸向竄動。

步驟五、安裝斷電剎車器盤組件，保證其在齒輪套上軸向滑動順暢.

步驟六、安裝斷電剎車器磁軛組件，用安裝螺釘將磁軛組件安裝在電機端蓋上。

步驟七、調整氣隙。

1，將所有的空心螺栓旋入斷電剎車器磁軛組件，使空心螺栓與電機端蓋留有1-2mm左右間距。

2，將等于正常工作氣隙的塞尺插入斷電剎車器的銜鐵和磁軛組件之間，塞尺位置盡量靠近安裝螺釘，適量旋緊安裝螺釘夾住塞尺，以塞尺能自由地從銜鐵與磁軛組件之間的氣隙中插入抽出為宜。

3，其余的安裝螺釘處重復步驟2調整，并保證圓周方向氣隙均勻。調整氣隙完畢

步驟八、鎖緊空心螺栓。

1，調整氣隙完畢后，將所有的空心螺栓鎖緊在電機端蓋上。

2，用塞尺測量制動器氣隙，當氣隙不正確或不均勻時需重新調整，按步驟七方法在相應氣隙不正確的安裝螺釘處逐一調整，直至達到標準值為止。

步驟九、安裝散熱風扇。

步驟十、安裝風扇擋圈。

步驟十一、安裝電機風罩。

步驟十二、安裝釋放手柄。

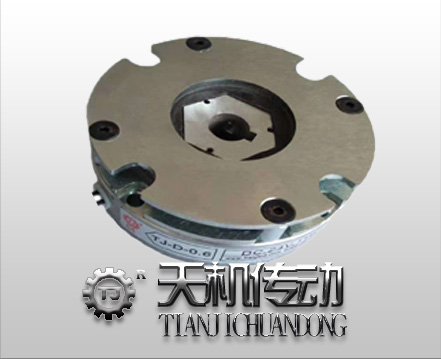

斷電剎車器

以上就是斷電剎車器安裝步驟，若大家有斷電剎車器選型方案，可聯系客服。
