電磁離合器結構圖及使用方法

新聞中心

2015-01-14 14:32:23 新聞來源：天機傳動

電磁離合器線圈接通直流電時，電磁力吸合銜鐵，使銜鐵與制動盤脫離，這時傳動軸帶著制動盤正常啟動或運轉，而當傳動系統分離或斷電時，彈簧施壓于銜鐵，迫使制動盤與銜鐵及法蘭盤之間產生摩擦力矩，使傳動軸快速停轉。

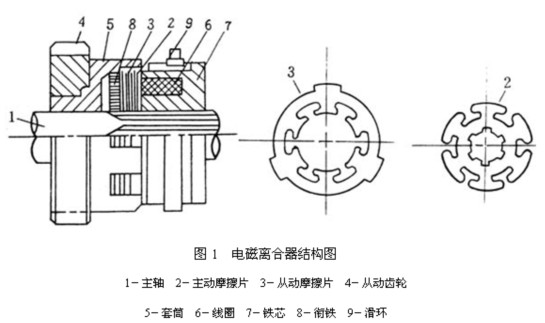

電磁離合器結構圖：

電磁離合器結構圖

電磁離合器基本使用方法

1、高頻運轉：在快速循環中的斷續運轉、反復利用馬達上的ON、OFF所提供的頻度有限、因此使用離合器、使之迅速反應、高精度的制動。

2、連接與切離動作：驅動部位與起動部位之間安裝離合器，則不須停止驅動處，起動處會依必要反應做連接與切離的動作。

3、正反轉：負荷點的正反轉切換時、配合電磁離合器使用則驅動外只要順向回轉即可。

4、寸動：機械開始作動與位置接合時、只須以電磁離合器瞬時作動即可。

5、變速：作業途中時有相互轉換速度的情形、此時使用電磁離合器、則不須關閉驅動處即可變速。
